1.概述及注意事項

歡迎您使用DMC系列智能變送/控制器

本款產品集成了電導率、濃度、溶液g/L含量的測量顯示及變送輸出，溫度顯示及變送輸出(可選)，ModbuRTU485輸出(可選)，開關觸點控制(可選)等多種功能。供電電源DC24V或者AC220V可選。

在您使用此儀器前，請仔細閱讀使用說明書，以幫助您正確使用和維護。基于不斷改良儀器性能的目的，本公司保留不作預先通知的情況下對產品進行改進，以及對本說明書內容及配件進行更改的權利。

在您收到貨物之后，請小心地打開包裝，觀察檢查儀表外觀是否有因為運輸擠壓碰撞等造成的損壞，配件是否齊全。如發現異常，請立即與經銷商或本公司取得聯系。

任何情況下，不得自行拆卸儀表，如有此類行為，本公司不再負責保修。

下列信息，請您特別注意：

l  在產品接通電源之前，請先確認儀表的電源電壓是否與供給電源電壓一致。

l  請勿在有可燃性氣體、爆炸性氣體或者有蒸汽的場所使用本產品。

l  為防止觸電，請進行良好的接地保護。

l  產品內部某些部件帶有高壓，請勿擅自拆開本產品，以免發生觸電事故。

l  進行各項檢查前，請先切斷電源，以免發生觸電事故

l  本產品運行過程中如發現冒煙、異味、異響等異常情況時，請立即切斷供電電源，并及時與本公司取得聯系。

l  因產品更新，本說明書如有變動恕不另行通知。

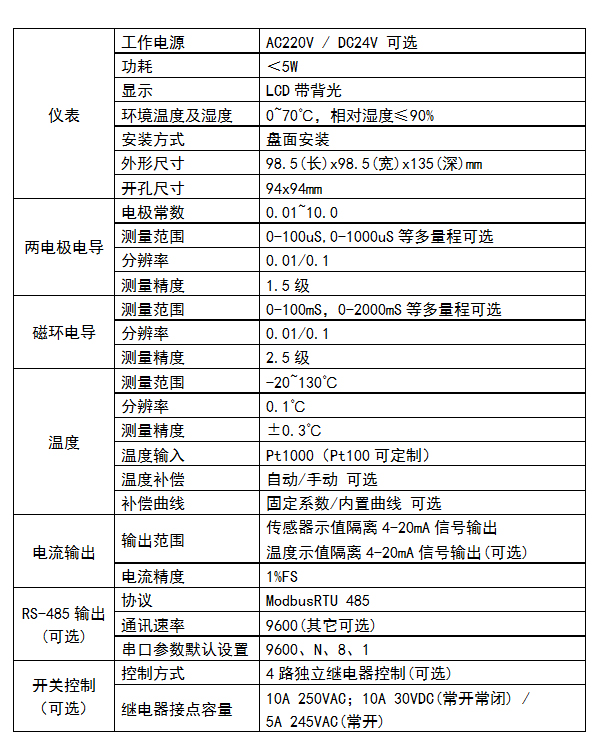

2.技術參數：

3.接線及安裝

根據所選功能模塊的不同，接線方式也不相同。

本儀表為電導率/濃度(g/L定制曲線)型產品，接感應式電導電極+溫度Pt1000，

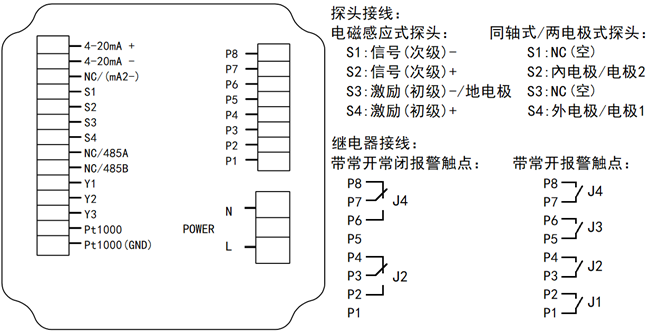

接線方法如圖：

工作原理：

配備感應式電導電極的變送器，是利用電磁感應原理來實現對溶液濃度的測量。傳感器探頭包含激勵(初級)線圈和信號(次級)線圈。當初級線圈有交變電流通過時，由于待測液體的導電性，次級線圈中會產生感應電流，該電流與介質的電導率成正比，電信號通過測量儀表進行轉換，從而實現電導率、濃度、鹽度的測量。

安裝及注意事項：

1．    安裝時請避免因外力碰撞而損壞儀表。

2．    探頭下端距離容器底部及側面至少保留20mm的距離，否則測量示數會比實際值偏小。

3．    請確保探頭全部浸入待測溶液中。

4．    接線后，請仔細檢查無誤后再通電。

4.校準說明

變送器在出廠前已經校準，不宜變動隨意電氣校準設定值。如需進行現場校準，可按照下列步驟進行。校準前，請預先準備好校準用的標準溶液。 可以按照標準液1、標準液2進行兩點校準，也可以在空氣中校準零點，用標準液2校準斜率。

校準方法：

現在，以量程為200mS的電導率變送器舉例說明校準方法，其它類型的變送器校準操作類似。如有條件，變送器的標準液校準最好在25攝氏度下進行。

1．    預先準備在25攝氏度下電導率為200mS的電導率標準溶液，密封待用（如無，可用質量分數為16.0%的NaCl溶液代替。16.0%的NaCl溶液在25攝氏度時的電導率約為200mS）。變送器取出，探頭清洗并搽干待用。

2．    變送器通電，長按菜單鍵，進入密碼菜單，輸入密碼后進入設定模式。按右移鍵切換至P02界面，按ENT鍵進入標準液校準子功能。（默認密碼：123）

3．    零點校準：保持探頭暴露在空氣中，設定界面顯示buff1的當前測量值。待數值穩定后，再次按ENT鍵進入修改界面，按上移和右移鍵修改當前值為000.0，按ENT鍵確認。

4．    斜率校準：將探頭全部浸入事先準備好的溶液中，設定界面顯示buff2的當前測量值。待數值穩定后，再次按ENT鍵進入修改界面，按上移和右移鍵修改當前值為200.0，按ENT鍵確認。

校準時的注意事項：

?  被測溶液的容器必須清潔,不得有離子沾污。

?  高純水被盛入容器后應迅速測量。因為空氣中的CO2會不斷地溶于水樣生成導電較強的碳酸根離子,電導率會不斷的上升,測得的數據不準。

?  如探頭為電磁式探頭，探頭距容器的底面及側壁需保持不小于20mm的距離。

如探頭為同軸式電極，請注意不要用手觸碰電極部分。防止手上的油脂沾染在電極測量面，導致測量不準確。

5.界面操作

產品出廠前均已經校準，若非必要，請不要調整界面參數。如果需要進行校準，請按如下步驟進行設定。進入設定模式都有密碼保護。密碼由廠方設置，用戶不能自行修改。

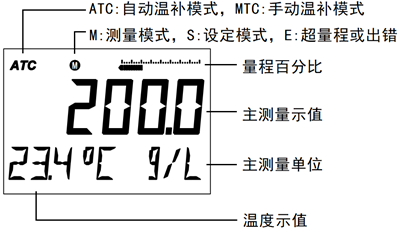

5.1測量界面

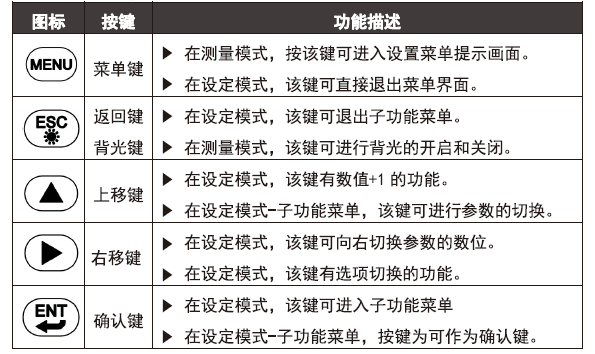

5.2按鍵說明

5.3進入設定模式

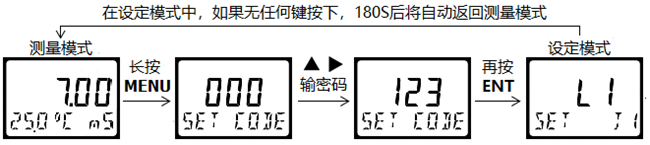

長按菜單鍵5秒以上，進入密碼界面。按上移鍵和右移鍵輸入密碼后按ENT鍵進入菜單界面。如輸入密碼錯誤，會顯示Err后并返回顯示界面。若在設定界面中無操作，3分鐘后會自動跳轉回顯示界面。

本產品的出廠默認密碼為：123

5.4設定界面菜單

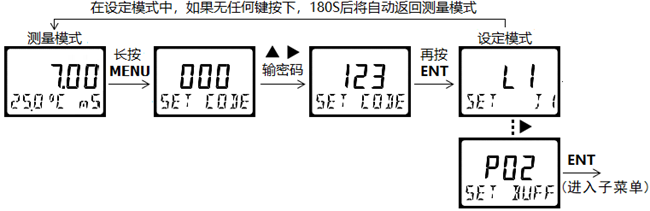

在設定界面，按右移鍵進行菜單切換，按ENT鍵進入子功能的設定界面：

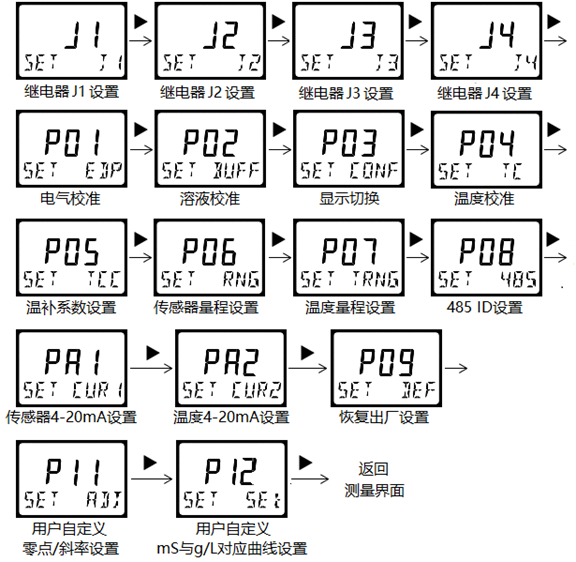

本機的設定界面如圖示

(若儀表無相應的功能模塊，設定菜單中對應的子功能也會缺失。)

5.5子功能的設定

5.5.1   J1/J2/J3/J4報警點設置(選配，無報警功能的無此界面)

J1~J4-報警點設置：在J1~J4界面依次完成J1~J4報警點的設置。

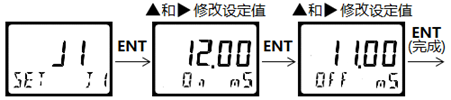

在J1~J4子菜單中按ENT鍵進入，儀表下排左側On界面設置繼電器吸合值/Off界面設置繼電器的釋放值，用上移鍵和右移鍵修改主顯示區的報警位置設定值，按下ENT鍵，報警點設置完成。

設定J1~J4繼電器動作值，應依據如下三個原則：

吸合值>釋放值：測量值≥吸合值，繼電器吸合

               測量值≤吸合值，繼電器釋放

吸合值<釋放值：測量值≤吸合值，繼電器吸合

               測量值≥吸合值，繼電器釋放

吸合值=釋放值：繼電器無動作

吸合值不等于釋放值，其之間的區域構成回程不動作區。通常，回程不動作區取2-6個字。

5.5.2   P01-電氣校準

電氣校準在儀表出廠之前已經進行過，并不是十分必要。如果想要再次進行電氣校準，就必須有合適的測量和檢驗設備。首先切斷儀表電源，將電極連線從儀表的接線端子上拆下來。將電極輸入端子分別于電阻箱引腳連接，給儀表通電。

在P01子菜單中按ENT鍵進入，顯示屏下排左側顯示Z表示零點校準，右側顯示傳感器實測的電導率值。將輸入端開路即電導為0mS，等待底部顯示的電導值趨于穩定后，再次按下ENT鍵，零點校準完成。隨后，顯示屏下排左側顯示Buff表示斜率校準。調節電阻箱使輸出一個合適的電阻值，用戶按ENT鍵進入修改狀態，用上移鍵和右移鍵修改主顯示區為電導的真實值。修改完成后，等待底部顯示電導趨于穩定后，按下ENT鍵，斜率校準完成，界面顯示當前的零點值和斜率值，并自動跳轉到設置菜單。

請注意：在該界面下的顯示值是未經過溫度補償的電導率值。

5.5.3   P02-校準液校準

儀表在初次使用、更換電極或長時間停用后，應當使用校準液進行進行二點校準。請預先準備已知電導率值的校準液、清洗水及吸水紙。

在P02子菜單中按ENT鍵進入，將電極清洗后沾干放入第一點校準液中。在Buff1界面，等待電壓值趨于穩定后，按ENT鍵進入修改狀態，用上移鍵和右移鍵輸入校正值(mS)，按下ENT鍵，第一點校正完成，自動進入Buff2界面。將電極清洗沾干放入第二點校準液中，等待電壓值趨于穩定后，按ENT鍵進入修改狀態，用上移鍵和右移鍵輸入校正值(mS)，按下ENT鍵，兩點校準完成，界面顯示SLOP新的斜率值，并自動跳轉到設置菜單。

注意：單位以及小數點位置為軟件預設，用戶無法修改。

如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.4   P03-切換顯示

在此功能下，可切換顯示電導率值、預設濃度值和用戶自定義濃度值。

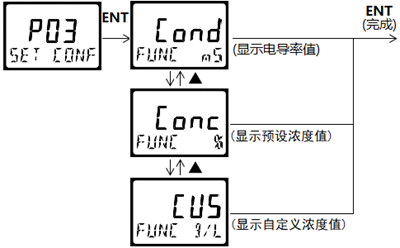

在P03子菜單中按ENT鍵進入，按右移鍵可以在Cond/Conc/CUS之間切換。

其中，Cond為電導率模式，單位為mS；Conc為預設濃度模式，單位為%(客戶未指定酸堿鹽濃度時，該選項缺失或顯示NaCl%)； CUS為用戶自定義濃度模式，單位為g/L。再次按ENT鍵完成切換并返回設置菜單。

5.5.5  P04-溫度校準

儀表測量界面上顯示當前溶液的溫度，同時，應用該溫度值對電導率值進行溫度補償。在默認情況下，儀表采用自動溫度補償模式，即補償溫度隨環境變化而變化。如不需要，可設置為手動溫度補償模式，此時的補償溫度MTC為固定值。在儀表使用時，若遇到突然溫度傳感器短路或斷路等情況，儀器會自動判別并將溫度值調整為預設定的流體溫度FLUI值。

請注意：用戶實際測量時，建議不要將溫度補償設置為手動溫度補償模式！因為溶液的電導率隨溫度的變化而變化，固定的溫度值使儀表無法正確反映出電導率值的變化究竟是因為溶液電導率變化了，還是僅僅溶液溫度發生改變而使示數發生了變化。當然，如果用戶想知道的是原始電導率值，可以使用手動補償模式且設定補償溫度為25℃。此時儀表無溫補作用，即：顯示值為當前溫度下的未經折算的電導率值。

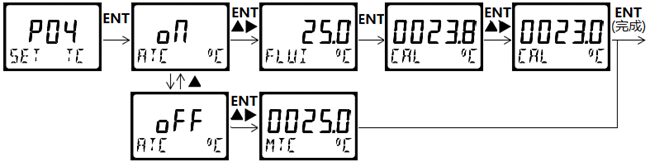

在P04子菜單中按ENT鍵進入，液晶主顯示區顯示ON字樣，表示溫度自動補償功能開啟，直再按ENT鍵進入自動溫度補償設置界面。用戶可以按上移鍵切換至OFF字樣，將自動溫度補償功能關閉，再按ENT鍵進入手動溫度補償設置界面。

在自動溫度補償模式中，先設定流體溫度FLUI(默認為25℃)，再次按ENT鍵顯示當前環境溫度值。如果該數值與當前實際環境不一致，按ENT鍵進入修改界面，按上移鍵或右移鍵修改為當前溫度的真實值后，再次按ENT鍵完成并返回設置菜單。

在手動溫度補償模式中，用戶可以用上移鍵和右移鍵對手動補償溫度MTC進行設定。按ENT鍵完成并返回設置菜單。

如果校正出錯，或者在溫度傳感器缺失的情況下進行自動溫補校準，變送器會顯示Err指示。在這種情況下，需要檢查溫度傳感器接線并重新校準。

5.5.6   P05-溫度補償系數設定

被測溶液電導率值受溫度變化的影響較大，要依據電導率值分析被測溶液，就需要進行溫度補償折算成基準溫度下的數值才具有應用意義。本變送器把被測溶液的電導率值自動折算成25℃下的數值并顯示出來。

不同的酸堿鹽溶液的溫度補償系數并不相同。同一溶液在不同溫度下的溫度補償系數也不相同。一般地，鹽類溶液的電導率溫度系數為(2.0~3.0)%℃^-1；酸類溶液的溫度系數為(1.0~1.6)%℃^-1；堿類溶液的溫度系數為(1.8~2.2)%℃^-1；天然水的溫度系數約為2.0%℃^-1。本變送器的溫度補償系數分為固定系數溫度補償和內置曲線補償兩種。儀表出廠前預設的溫度系數設為2.0%/℃，默認預設的內置補償曲線為NaCl溶液的溫度曲線。用戶可根據實際情況對溫度補償系數進行修改。若用戶把溫度系數改設為0.00%，則儀表無溫度補償作用，即：顯示值為當前溫度下的未經折算的電導率值。

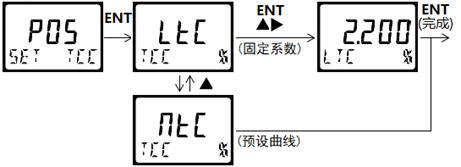

在P05子菜單中按ENT鍵進入，界面顯示LtC，用戶可自行修改的溫度補償系數。按上移鍵可切換為NtC，為內設的補償曲線。用戶可以用上移鍵切換補償方式，并在LTC模式中按上移鍵或右移鍵修改設定值，再按ENT鍵完成并返回設置菜單，或者按ESC鍵退出本子菜單。

5.5.7   P06 / P07 -量程設定

該功能模塊用于設定儀表的輸出4-20mA時對應的量程范圍。其中，P06對應傳感器值的量程設置，P07對應溫度值的量程設置。

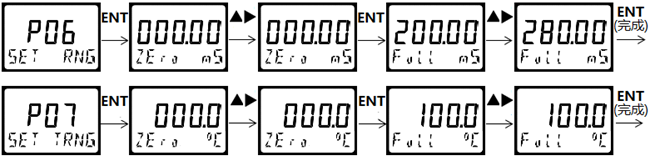

在P06或P07子菜單中按ENT鍵進入，儀表下排顯示ZEro表示低量程值，用戶可以按上移和右移鍵修改設定的低量程值。修改完成后按ENT鍵，儀表下排顯示Full表示滿量程值，用戶可以按上移和右移鍵修改參數的滿量程值。修改完成后按ENT鍵完成并返回設置菜單。在測量模式中，儀表的進度條會顯示傳感器值在量程中的占比狀態。

如果設置錯誤，變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.8 P08-485通訊ID地址設定（選配）

該功能模塊用于設定儀表的ModbusRTU485的ID地址。

在P08子菜單中按ENT鍵進入通訊地址設定。儀表下排顯示id上排顯示004(默認ID地址)，用上移和右移鍵修改儀表地址，按ENT鍵完成并自動跳轉到設置菜單。通訊協議參看485設置。

5.5.9   PA1 / PA2 -電流設定（可選配2路4-20mA輸出）

該功能模塊用于校準4~20mA的電流值。其中，PA1對應傳感器值的電流設置，PA2對應溫度值的電流設置。

請預先準備電流表或萬用表，串聯在儀表端子上。

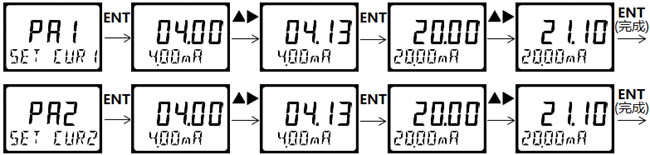

在PA1或PA2子菜單中按ENT鍵進入，儀表下排顯示4.00mA同時輸出4mA的電流值。用電流表測量穩定后輸出的電流值，按上移和右移鍵修改為電流表顯示的電流值(微調)，修改完成后按下ENT鍵。儀表下排顯示20.00mA同時輸出20mA的電流值，用戶按上移和右移鍵輸入電流表顯示的電流值(微調)，修改完成后按下ENT鍵，4-20mA電流校準完成，同時顯示當前零點和斜率，并自動跳轉到設置菜單。4.00mA輸出設定范圍2.50~5.50mA，20.00mA設定范圍18.50~21.50mA。如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.10 P09-恢復出廠設置

該模塊用于恢復儀表的出廠設置。在P09子菜單中按ENT鍵進入恢復出廠設置。儀表下排顯示dEF，儀表上排顯示No(YES)，用戶可按上移鍵切換到需要的選項，按下ENT鍵確認。選擇YES項，可以將您的儀表有關設定值恢復到出廠設定值。

5.5.11  P11設置-用戶自定義零點/斜率設置

在此界面，用戶可以自由進行顯示曲線的零點和斜率的設置。

在P11子菜單中按ENT鍵進入，在Zero界面中，按上移和右移鍵輸入校正值X，按下ENT鍵確認后自動進入Full界面，按上移和右移鍵輸入校正值Y，按下ENT鍵完成設置，界面顯示XY值，并自動跳轉到設置菜單。

設置后的顯示值 =（原顯示值+X）* Y，當P03選擇CUS模式時顯示生效。

5.5.12  P12設置---用戶自定義曲線設置

在此界面，用戶可以自定義溶液mS和溶液介質g/L的曲線關系，當P03選擇CUS模式時顯示生效。

用戶可以用P03切換至mS界面，用探頭直接測定已知g/L的溶液的mS值，記錄并將對應關系直接在本儀表中進行設定，對于非單一介質和曲線不明的介質尤其適用。內設函數采用5點折線法模擬曲線，第一點mS0=0—Set0=0內置，用戶需要輸入其它的四個點：mS1—Set1，mS2—Set2，mS3—Set3，mS4—Set4。mS處輸入溶液對應的mS值，set處輸入溶液對應的g/L值。儀表會根據輸入的數據自動計算mS對應的g/L示值并顯示。

需要注意的是：

您可以用P03切換至mS界面，直接用探頭來測定已知g/L的溶液的mS值。

mS值輸入時須是單調遞增的，且g/L值輸入時必須是單調遞增的或者是單調遞減的（不能有升有降）。

正確設置曲線并保存后，不要忘記在P05界面設置此介質溶液對應的溫補系數。曲線和溫補系數都正確設置后，儀表即可測量并顯示此溶液的g/L值。

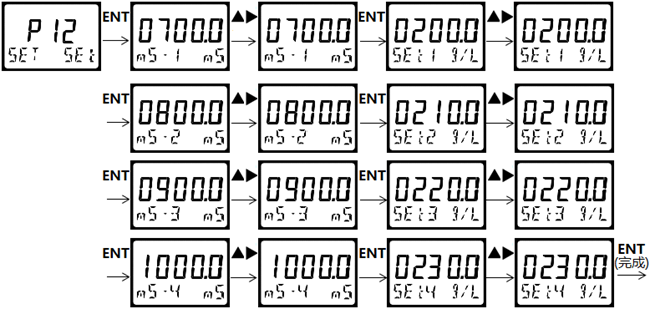

在P12子菜單中按ENT鍵進入，在mS1界面中，按上移和右移鍵輸入對應的mS值，按下ENT鍵確認，自動進入Set1界面，按上移和右移鍵輸入對應的g/L值，按下ENT鍵確認，自動進入mS2界面，依次循環，直至所以的設置全部完成，按ENT鍵確認完成并自動跳轉到設置菜單。

6．485設置

6.1 MODBUS通信協議

DMC系列儀表采用標準Modbus RTU 通訊協議，波特率設置為9600bit/S，CRC16校驗，支持03（讀參數及數據）及06（寫單個參數）這兩條指令。

設備出廠的串口參數默認為9600、N、8、1。

數據編碼：ModBus使用最高有效字節在低地址存儲的方式表示地址與數據項。即當發送多個字節時，首先發送最高有效字節。

通訊數據的類型及格式：

信息傳輸為異步方式，并以字節為單位。在主站和從站之間傳遞的通訊信息是10位的字格式：

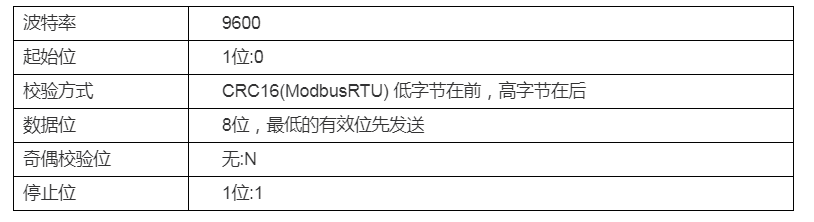

通訊數據（信息幀）格式：

指令如下：ADDR+03+起始寄存器地址+寄存器個數+CRC校驗碼對于03指令(讀取一個或多個寄存器的數據)

返回數據為：ADDR+03+數據長度+測量值高位+測量值低位+(……如讀取多個寄存器)+CRC校驗碼

對于06指令(把一組二進制數據寫入單個寄存器)

指令如下：ADDR+06+寫寄存器地址+要寫入的數據高位+要寫入數據低位+CRC校驗碼

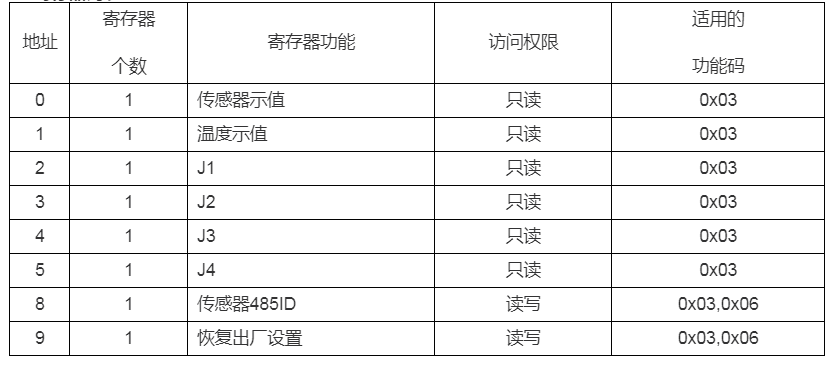

6.2寄存器列表

注：數據類型均為十六位無符號二進制

7．配件和備件

此產品包括：

DMC系列智能變送/控制器 1只；

? 傳感器1只；

? 說明書一份；

? 安裝附件（選配）

8．質量保證

本產品提供一年質保，從交貨日期算起。產品保修不包括使用不當造成的損害。如果需要維修，請將產品寄回并承擔運費。發貨時需要良好的包裝，以避免運輸工程中造成的損壞。

附表：

DMC系列智能變送/控制器

選型表

請將此文檔放置于現場儀表箱中，待查備用。

文檔編號：20230521

一、接線說明

霍斯曼插頭接線說明

使用霍斯曼插頭請按照下圖進行接線

?

1、擰下螺絲，向上拔出插頭

2、撬開插頭，按照接線示意圖進行接線。

鋁合金接線盒接線說明???

1．接線：按圖二或圖三要求接好線路，通電五分鐘后便可校驗。

2．校驗：以二線制0-8%硫酸濃度變送器為例，按圖四接線。

圖四變送器檢驗接線圖

二、變送器檢驗

配制0.01%、2%、4%、6%、8%五種標準硫酸溶液，先用2%與6%溶液校驗8mA與16mA兩點，并調準，然后用0.01%、4%、8%溶液校驗4mA、12 mA和20mA，取最大差值計算誤差，并微調“零點”與“滿度”電位器使誤差降至最小。

校驗時應注意，每用一種濃度的溶液校過后，用另一種溶液再校時，必須用同濃度溶液清洗后再校，以免沖淡或加濃校準液而使校驗誤差增大。

由于酸堿溶液對應電導關系的特殊性，致使電導池內無溶液時，變送器輸出并不是恰好在零位，而是偏低零點以下（見圖五）。

圖五硫酸濃度與電導率關系曲線圖

注意：因變送器出廠前已根據用戶所提供的被測介質及濃度調試完畢，一般情況下不宜擰動電位器。

三、投運使用

變送器校驗后，便可按工藝要求安裝，法蘭面要加墊擰緊，但不可用力過猛。接線后認真檢查無誤后方可通電運行。

變送器運行中基本不會出現故障，電導池流通孔為∮14，大口徑∮47內壁直而光滑，不易附著物體，便于清洗，較清潔的酸堿溶液用上一、二年也不會引起較大誤差；如測結垢、沉淀物較多的介質時，清洗周期要適當縮短。如測量NaOH溶液有結垢時，可用5%HCl清洗。
