0.1常數電導電極
0.1常數，適用于1 - 200S/cm量程 電極材質：316不銹鋼 接液材質：PPS/PA、316不銹鋼 帶有Pt1000溫度傳感器（Pt100，RTD10K可定制） 安裝方式：3/4 NPT 連接方式：VP鍍金插頭/線纜式/航空插頭可選"
標簽
- 產品詳情
- 產品調試
- 產品說明書
- 產品選型
產品概述
應用于石化、制藥、發電、釀造、精細化工等行業生產工藝過程控制、總線監控
可配加長線纜或PPR、不銹鋼、不銹鋼襯F4等多種材質的長導桿，提供管螺紋安裝、法蘭安裝、衛生型安裝等多種安裝形式，以適應與不同應用環境的安裝要求
產品參數：
0.1常數，適用于1 - 200μS/cm量程
電極材質：316不銹鋼
接液材質：PPS/PA、316不銹鋼
帶有Pt1000溫度傳感器（Pt100，RTD10K可定制）
安裝方式：3/4 NPT

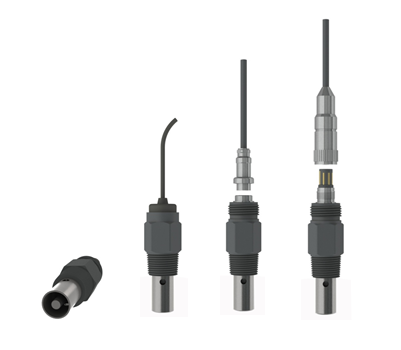

連接方式：
VP鍍金插頭/線纜式/航空插頭可選
適用于純凈水，地表水，自來水，工業用水，種植、養殖用水的測量
電導測量原理：
兩個互相絕緣的電極組成電導池，在其中間，放置待測電解質溶液，并通過恒壓交變電流，就形成了電回路。固定電壓與電極尺寸，則回路電流I是電導率S的一次函數：I0 = f(s) = KS+d
式中，K為直線方程的斜率，與電導池供電電源參數有關，改變電源參數，即可改變斜率（測量范圍）。直線方程中由于規定了輸出電流范圍，因此，當S=0時，求出常數項d，就可以測定出該待測溶液中流過的電流，也就測出了該待測溶液的電導率。
電導電極的材質
純凈的水是不導電的，水中溶解了鹽類，就導電了。選用不同常數的電導電極，可以測量純水、自然水、污水、高濃酸堿溶液等的電導度。
不同的水質，除了電導電極常數不同外，電極材料也不盡相同：
凈化水一般選用鈦電極，尤其是電子行業等用的高純水，為了盡量減少溶入水中的金屬離子量，電極加工中包含拋光-鈍化處理等一系列質量保證工藝。
介于低電導與高電導之間的溶液，一般選用316L材質的電極即可滿足需要。
電導電極的安裝示意
1、接線說明
小巧型電導率變送器接線說明
霍斯曼插頭接線說明
使用霍斯曼插頭請按照下圖進行接線
?
1、擰下螺絲，向上拔出插頭
2、撬開插頭，按照接線示意圖進行接線。
鋁合金接線盒接線說明?
?
2、校驗
（1）零點校驗
將電導電極用蒸餾水清洗排凈，使電極暴露在空氣中。此時理論電導率應是零，變送器輸出應為4mA，否則，調整零點電位器，校正偏差。若調不過來，說明電極受到嚴重污染應清洗電極。
（2）滿度校驗
將配制好的標準電導溶液，先用一部分清洗電極，再進行標校。例：如果量程為0-100μs/cm，配置50μs/cm的電導溶液，在電流表上理論值應為16mA×0.5+4mA=12mA。否則調整“調滿”電位器，校正偏差，根據被測顯示電流與理論電流可計算出儀表的誤差。
（用標準電極測出實際值，用組裝電級與標準電極一同測同一種溶液，測得值在誤差內即可）
注意：產品出廠時已經校驗準確，安裝時無需重新校驗，使用過程中如出現測量誤差，可根據以上步驟進行校驗。
3、 安裝投運
變送器安裝時，不可用力過猛和劇烈碰撞，以免損壞電極。接線后要認真檢查，以防接錯，檢查無誤后方可通電。儀表運行過程中要注意電導池內必須充滿被測溶液。因管道安裝不合理使電導池積氣是引起測量誤差的重要原因。
| DDG工業電導變送器選型 | |||||||||
| G1'管螺紋安裝帶安裝件 | 基本型 ： | ||||||||
| 帶1'閥門的水平式分流器 | 不銹鋼流通池/三通 | ||||||||
| 帶1'閥門的直角式分流器 | 塑料流通池/三通 | ||||||||
| 水平流通池安裝，帶DN20法蘭水平流通池 | F4流通池 | ||||||||
| 角式流通池安裝，帶DN20法蘭角式流通池 | |||||||||
| 浮漂式安裝，帶300x300懸浮浮漂 | |||||||||
| 高溫冷卻減壓器安裝 | |||||||||
| 高純水恒流器安裝 | |||||||||
| 法蘭安裝DN40PN1.0 | 基本型 | ||||||||
| 導桿式支架安裝 | 帶不銹鋼延長導桿 | ||||||||
| 軟纜式支架安裝 | 帶PPR內襯不銹鋼導桿 | ||||||||
| 軟纜式管螺紋安裝NPT1-1/4' | F4內襯不銹鋼管 | ||||||||
| 導桿式管螺紋安裝NPT1-1/4' | 電纜 | ||||||||
| 卡箍式衛生型 | 基本型 | ||||||||
| 管螺紋式衛生型 | |||||||||
| 套管安裝 | |||||||||
| 卡口快裝式 | |||||||||
| 球閥可伸縮式安裝 | |||||||||
| 0.01常熟 | 電極類型 | ||||||||
| 0.1常熟 | |||||||||
| 1.0常熟 | |||||||||
| 四電極電導 | |||||||||
| 電磁式電導 | |||||||||
| 常溫型 | |||||||||
| 中溫型 | |||||||||
| 高溫型 | |||||||||
| 小塑殼，無顯示 | 顯示方式 | ||||||||
| 小塑殼，模擬量單顯 3 | |||||||||
| 大塑殼，無顯示 | |||||||||
| 大塑殼，模擬單顯 | |||||||||
| 大塑殼，智能雙顯 | |||||||||
| 爆鋁殼，無顯示 | |||||||||
| 隔爆鋁殼，模擬單顯 | |||||||||
| 無 | 信號輸出 | ||||||||
| 4-20mA | |||||||||
